差压变送器安装、接线、调零和注意事项

差压变送器安装、接线、调零和注意事项

差压变送器是一种在工业生产中使用非常广泛的仪表之一，通过其测量的物理参数也很多，诸如压力、液位、流量都可以通过其获时，对于工业生产中有着重要的意义。

差压变送器是测量工艺管道或罐体中介质的压力差，并且通过数据的转换、开方将测量的差压值转换成电流信号输出。但是当选择差压变送器时需要注意差压值、介质等相关参数，并且差压变送器在操作时，需要注意以下的一些问题。

1、设备现场的环境较为恶劣，强电信号会产生各种电磁干扰，雷电感应会产生强浪涌脉冲，在这种情况下，单片机应用系统中遇到的一个棘手问题就是如何在恶劣环境下远距离可靠地传送微小信号。考虑到变送器高频噪声通过变压器主要不是靠初、次级线圈的互感耦合，而是靠初、次级寄生电容耦合的，因此隔离变压器的初、次级之间均用屏蔽层隔离，减少其分布电容，以提高抵抗共模干扰能力。

2、但差压变送器价格在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰能力较差，线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。

3、酸碱溶液的浓度与其电导率的大小成比例。因而，只要测出溶液电导率的大小变可得知酸碱浓度的高低。当被测溶液流入专用电导池时，如果忽略电极极化和分布电容，则可以等效为一个纯电阻。在有恒压交变电流流过时，其输出电流与电导率成线性关系，而电导率又与溶液中酸、碱浓度成比例关系。因此只要测出溶液电流，便可算出酸、碱、盐的浓度。

4、此类故障需要更换放大器板。变送器在线路设计和工艺装配质量上要求都十分严格，在实际使用中对出现的线路故障，经检查确认后 好与生产厂家联系更换其故障线路板，以确保仪表长期工作的稳定性和可靠的差压变送器价格。5、微差压变送器安装位置对零位输出的影响微差压变送器由于其测量范围很小，变送器中传感元件的自重即会影响到微差压变送器的输出，因此在安装微差压变送器出现的零位变化情况属正常情况。安装时应使变送器的压力敏感件轴向垂直于重力方向，如果安装条件限制，则应安装固定后调整变送器零位到标准值。

6、我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞;这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。

7、电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变变送器的主要组成部分之一。电阻应变片应用 *多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。

差压变送器在工业生产中应用很广泛，用来测量工业流量效果十分显著。通常与孔板流量计、V锥流量计、弯管流量计、威力巴流量计、阿牛巴(均束管)流量计等进行配套使用。

差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如4-20mA电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

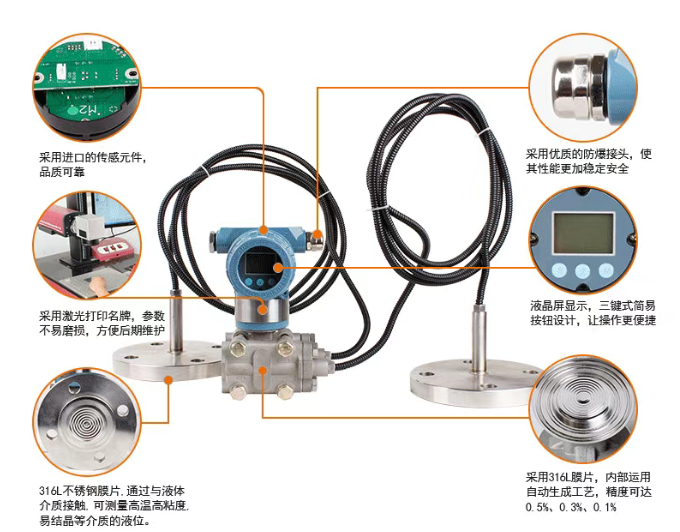

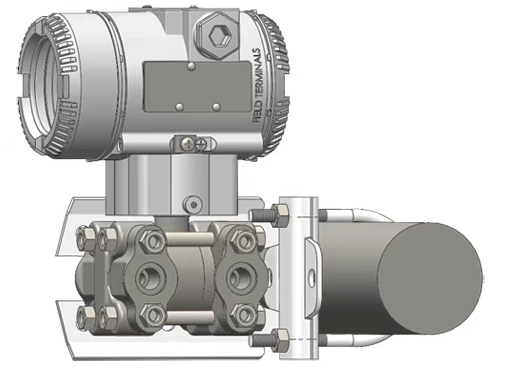

单晶硅差压变送器

差压变送器接线步骤

1、拆下差压变送器电子外壳。

2、将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子(Test)相连，通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。

3、用导管塞将差压变送器壳体上未使用的导管接口密封住。

4、重新拧上差压变送器表盖。

差压变送器安装要求

1、差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：

①防止差压变送器与腐蚀性或过热的被测介质直接接触；

②防止渣滓在引压管内沉积，堵塞；

③差压变送器正负压两侧引压管的长度应尽量相同；

④差压变送器正负压两侧引压管内的液柱压头应保持平衡；

⑤引压管安装在温度梯度和温度波动最小的地方。

2、测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中；

3、测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中；

4、测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。

应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。

差压变送器投运和零点校验

1、一体化三阀组与差压变送器投入运行时的操作程序

首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉，关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。

2、差压变送器零点在线校验操作程序

先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。

3、差压变送器调零注意事项

①零位调整螺钉和量程调整螺钉切勿搞错。安装现场切勿进行差压变送器的量程调整；

②差压变送器调零时正负压室及两侧引压管温度必须相同，如果两侧有温差则调整的零点会随时间产生漂移；

③若在现场用变送器进行正、负迁移补偿，则应在投运运状态下做零位调整。若迁移量过大，则不能在差压变送器上进行迁移补偿。

差压变送器日常使用注意事项

1、切勿用高于36V电压加到差压变送器上，导致差压变送器损坏；

2、切勿用硬物碰触膜片，导致隔离膜片损坏；

3、被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致差压变送器损坏，必要时需对差压变送器进行伴热，以防结冰；

4、在测量蒸汽或其他高温介质时，其温度不应超过差压变送器使用时的极限温度，如果使用温度高于差压变送器使用的极限温度必须使用散热装置；

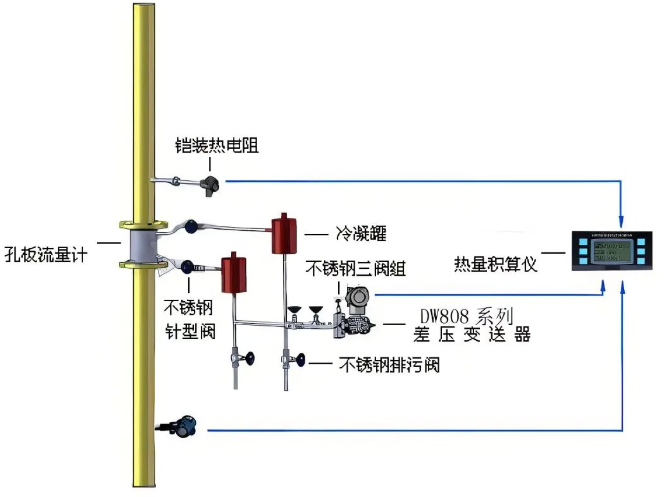

5、测量蒸汽或其他高温介质时，应使用散热管，使差压变送器和管道连在一起，并使用管道上的压力传至差压变压器。当被测介质为水蒸气时，要加装冷凝罐，并且冷凝罐中要注入适量的水，以防过热蒸汽直接与差压变送器接触，损坏压力传感器；

6、在压力传输过程中，应注意以下几点

①差压变送器与散热管连接处，切勿漏气；

②开始使用前，如果三阀组是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击压力传感器膜片，从而损坏传感器膜片；

③管路中必须保持畅通，管道中的沉积物会弹出，并损坏差压变送器传感器膜片。

在使用过程中，一定要严格按照要求进行差压变送器的安装、接线、调零和使用注意事项，按正确的方式进行投运，只有这样，才能实现测量的准确可靠。
